با استفاده از این راهنما می توانید رینگ دوربین اصلی آیفون 6 اس را تعویض کنید.
این تعمیری پیچیده برای یک نقص کوچک است. ما شما را راهنمایی می کنیم که چطور در ابتدا اسکرین و سپس دوربین اصلی را جدا کنید تا بتوانید حلقه را از محل خود جدا کرده و حلقه ی جدید را جایگذاری کنید.
شما می توانید حلقه ی دوربین آیفون 6 اس اورجینال – باز شده از روی گوشی - را از فروشگاه اپل سرویس ایران تهیه کنید.
در صورتی که ست تعمیرات را در اختیار ندارید به سبد خرید خود اضافه کنید.
شما می توانید برای تعویض قطعات دیگر آیفون 6 اس، به صفحه ی آموزش تعویض قطعات آیفون 6 اس مراجعه کنید.
-----------------------------------------------------------------------------------------------------------
درجه سختی: متوسط
تعداد مراحل: 32
زمان مورد نیاز: نیم ساعت الی دو ساعت
-----------------------------------------------------------------------------------------------------------
هشدار: در ابتدا شارژ باتری زیر 25 درصد باشد. باتری لیتیومی شارژ شده ممکن است هنگام ضربه به آیفون دچار آتش سوزی یا انفجار شود.
ابتدا آیفون را خاموش کنید.

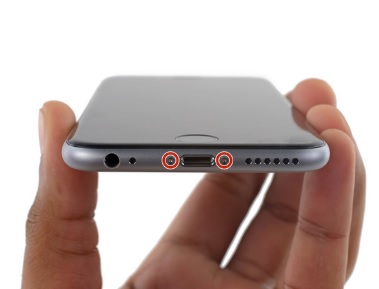

دو پیچ پنتالوب P2 3.4 میلی متری در لبه پایین آیفون را باز کنید.
2

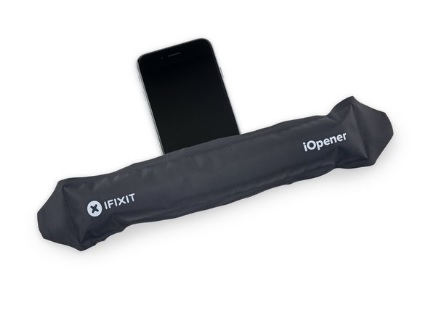

بهتر است لبه ی پایین آیفون را توسط سشوار یا آی اپنر کمی حرارت دهید.
این گرما چسب های صفحه نمایش را نرمتر می کند و درنتیجه باز کردن را راحت می کند.
نکته: باز کردن صفحه نمایش آیفون 6 اس سبب جدا شدن نوار نازک چسبی اطراف صفحه نمایش می شود. اگر می خواهید چسب را تعویض کنید، یک ست نوار چسبی مخصوص آماده کنید. البته بدون تعویض نوار چسب هم می توانید این پروسه را انجام دهید و ممکن است کسی متوجه این تفاوت نشود.

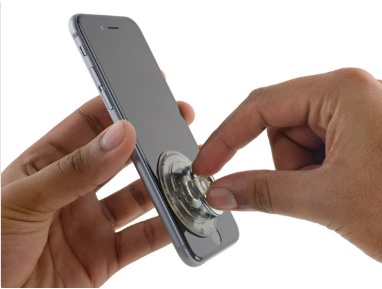

مکنده را روی پنل جلوی آیفون، گوشه ی پایین سمت چپ و بالاتر از دکمه ی خانه قرار دهید.
4

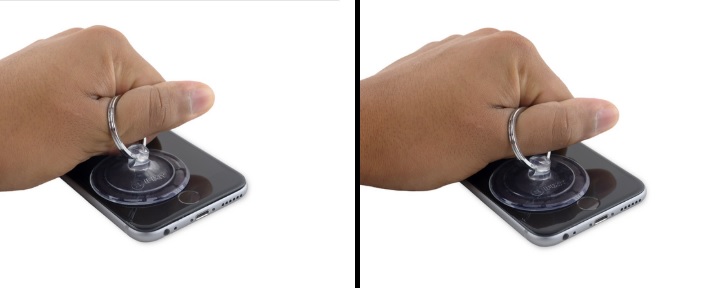

درحالی که با یک دست خود آیفون را نگه داشته اید، مکنده را آرام به بالا بکشید تا پنل جلویی از بدنه اصلی جدا شود.
نکته: با حوصله عمل کنید و نیروی زیاد و ثابتی وارد کنید. صفحه نمایش خیلی سفت تر از قسمت های دیگر متصل شده است.
هشدار: بیش از حد نیرو وارد نکنید تا آسیبی به صفحه نمایش برسد. به اندازه ای فشار وارد کنید تا شکاف کوچکی میان بدنه اصلی و صفحه نمایش ایجاد شود.
نکته: اگر به مشکلی برخوردید کافیست جلوی آیفون را با آی اپنر یا سشوار گرم کنید به طوری که تقریبا نتوانید صفحه را لمس کنید. این گرما چسب های اطراف صفحه نمایش را نرم می کند.
5
نکته: یک فرورفتگی پایین صفحه نمایش، بالای جک هدفون، قرار دارد. این قسمت سریع ترین محل برای باز کردن آیفون است.

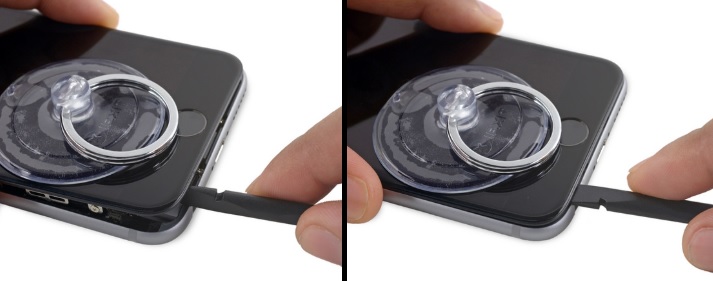

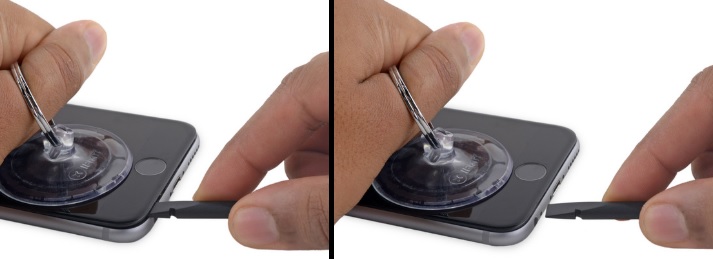

با قرار دادن قسمت تخت و انتهایی انبرک مخصوص میان اسکرین و بدنه اصلی، بالای جک هدفون، فاصله ای میان آن دو ایجاد کنید.
6
انبرک را بچرخانید تا شکاف بین پنل جلویی و بدنه ی آیفون بازتر شود.
7

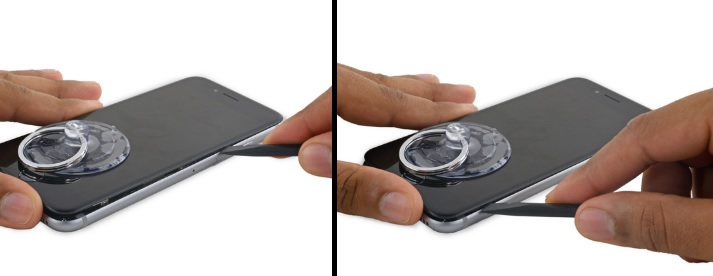

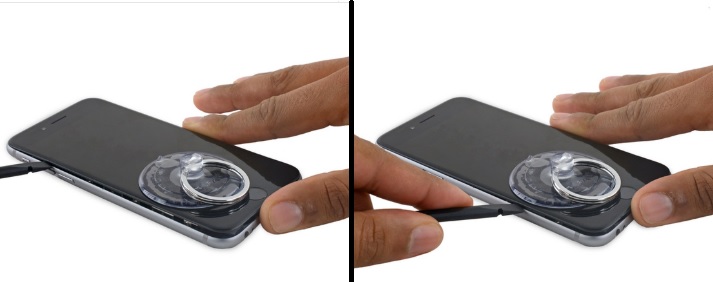

قسمت تخت و انتهایی تیغه را در طرف چپ آیفون، درون شکاف میان صفحه نمایش و بدنه قرار دهید.
تیغه را تا بالای سمت چپ ادامه داده تا چسب جدا شده و گیره ها باز شود.
8

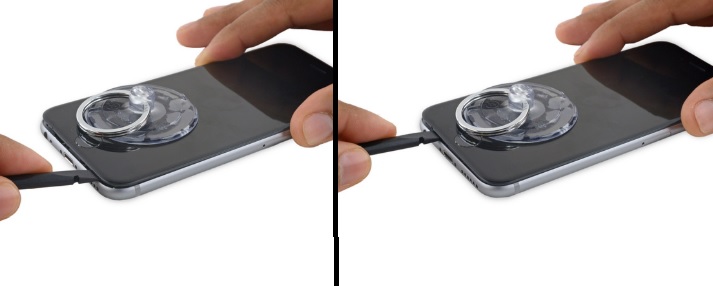

تیغه (انبرک) را برداشته و دوباره در قسمت پایین، جایی که آیفون را باز کردید، قرار دهید.
تیغه را به سمت راست، در امتداد قسمت پایین، حرکت دهید.
9
تیغه را از سمت راست حرکت داده و تا بالا ادامه دهید تا چسب جدا شده و گیره های صفحه نمایش از آیفون آزاد شوند.
10

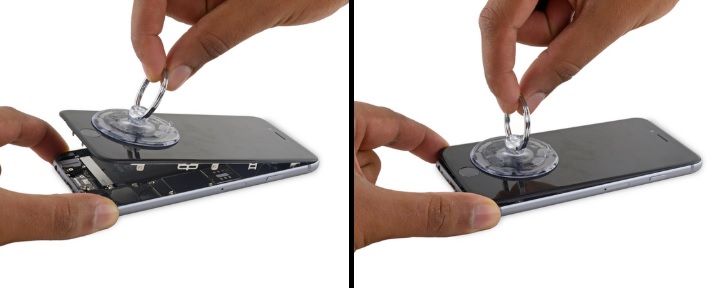

با استفاده از مکنده صفحه نمایش را باز کنید تا آخرین چسب های متصل باز شود.
هشدار: صفحه نمایش را بیش از 90 درجه باز نکنید؛ چرا که به وسیله ی سه کابل به قسمت بالا متصل است که ممکن است در صورت کشش کنده شود.
11

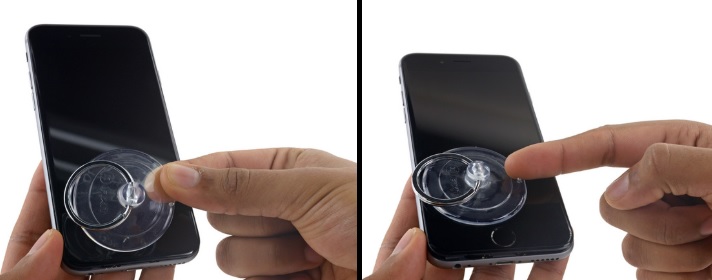

با برآمدگی کوچکی که روی مکنده وجود دارد آن را از روی پنل جلویی جدا کنید.
12

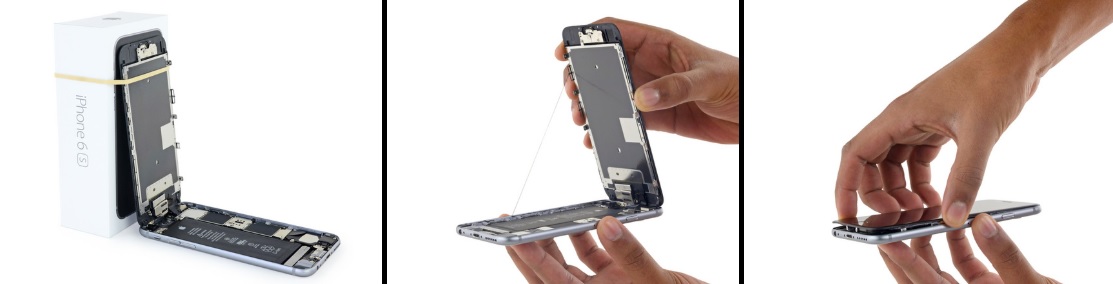

آیفون را از قسمت پایین دکمه خانه و پنل جلویی از بدنه اصلی دور کنید؛ از قسمت بالای آیفون به عنوان لولا استفاده کنید.
صفحه نمایش را با زاویه 90 درجه باز کنید و به جایی تکیه دهید تا هنگام کار ثابت نگه داشته شود.
با یک کش به دور اسکرین و تکیه گاه، از وارد کردن فشار اضافه به کابل ها جلوگیری نمایید.
به عنوان مثال می توانید از جعبه آیفون به عنوان تکیه گاه استفاده نمایید.

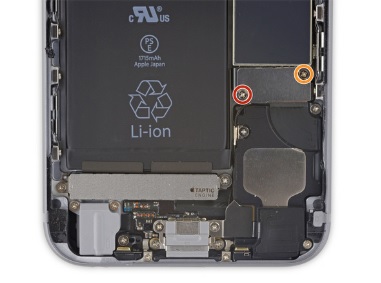

دو پیچ فیلیپس متصل به شیلد محافظ باتری را باز کنید:
- یک پیچ 2.9میلی متری (قرمز)
- یک پیچ 2.2 میلی متری (زرد)
نکته: در زمان باز کردن پیچ ها در کل مراحل توجه داشته باشید که هر پیچ را بعدا در همان محل قبل خود ببندید تا به برد آیفون آسیبی وارد نشود.
14

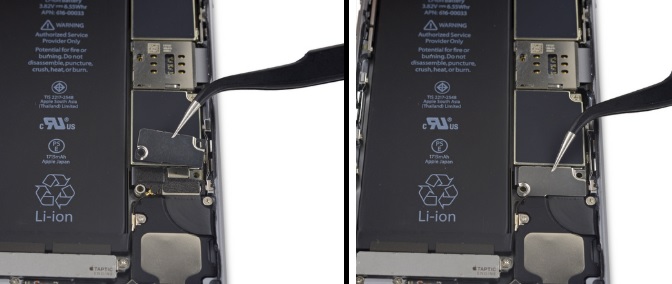

شیلد محافظ باتری (براکت یا قلاب کانکتور باتری) را از آیفون جدا کنید.
15

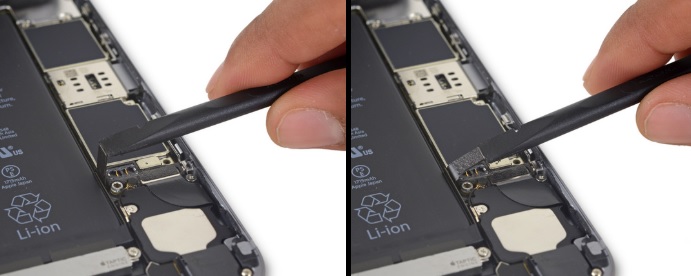

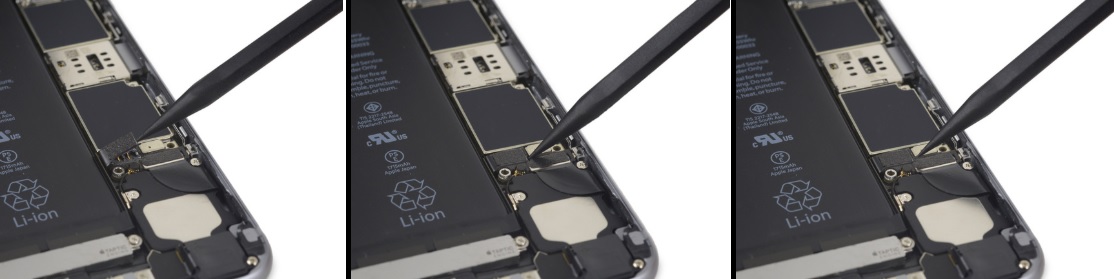

با نوک تیغه مخصوص (انبرک مخصوص) کانکتور باتری را از سوکت خود در برد بالا بیاورید.
16
کانکتور باتری را دور از برد بکشید تا آن را از سوکت خود خارج کنید و از اتصال ناگهانی به باتری هنگام کار جلوگیری نمایید.

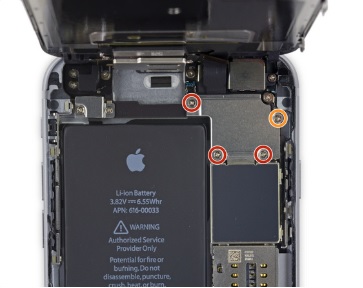

چهار پیچ فیلیپس را که اتصال (براکت) کابل مجموعه پنل بالایی را نگه میدارد باز کنید
- سه پیچ 1.2 میلی متری (قرمز)
- یک پیچ 2.8 میلی متری (زرد)
18

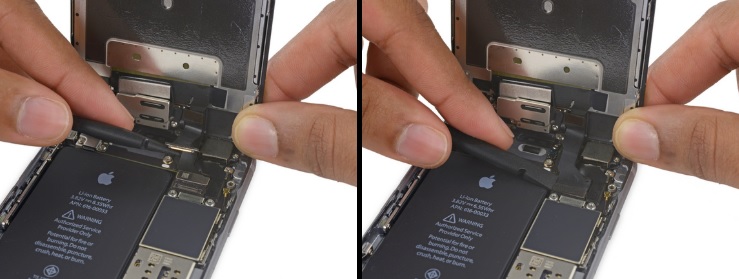

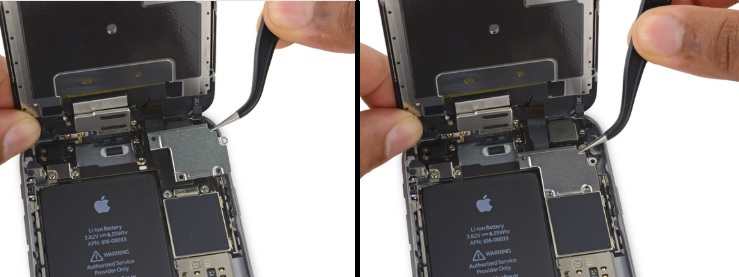

براکت کابل صفحه نمایش را جدا کنید.
19

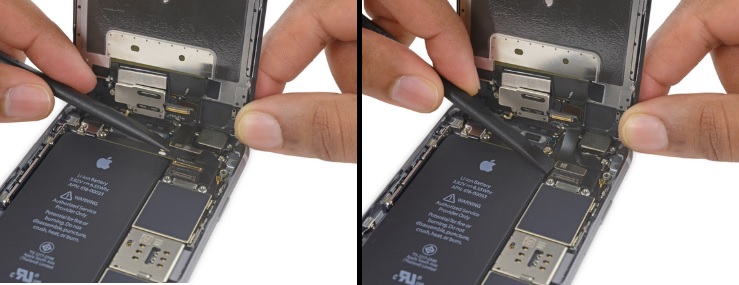

با تیغه یا ناخن خود، فلت دوربین جلو را با بالا بردن مستقیم آن از سوکت خود روی برد قطع کنید.
20

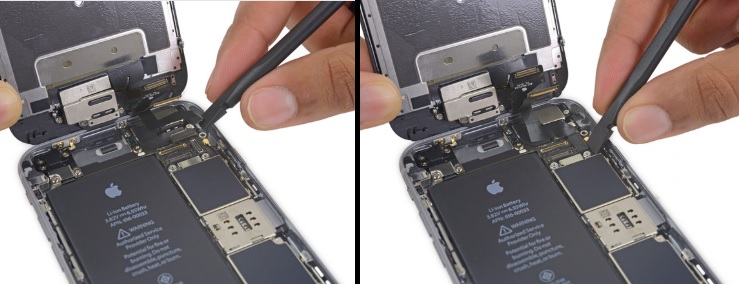

با قسمت تخت تیغه، کابل دیجیتایزر را با بالا بردن مستقیم آن از سوکت خود روی برد قطع کنید.
نکته: برای وصل مجدد کابل دیجیتایزر، به هیچ عنوان از وسط به کانکتور فشار وارد نکنید. از یک سر آن فشار وارد کرده، سپس به آن سر دیگر فشار وارد کنید. وارد کردن فشار به کانکتور باعث خم شدن آن و صدمه به دیجیتایزر می شود.
21
هشدار: قبل از قطع یا وصل مجدد کابل در این مرحله از قطع باتری اطمینان حاصل کنید.
کابل صفحه نمایش را با بالا بردن مستقیم آن از سوکت خود روی برد قطع کنید.
22

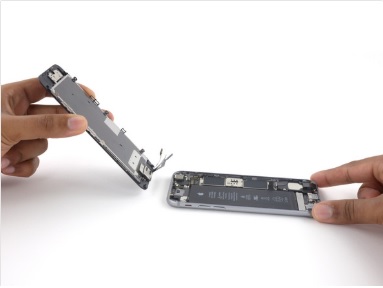

مجموعه صفحه نمایش را از بدنه اصلی جدا کنید.
نکته: هنگام نصب مجدد، برای تعویض چسب های اطراف صفحه نمایش، در این مرحله توقف کنید.

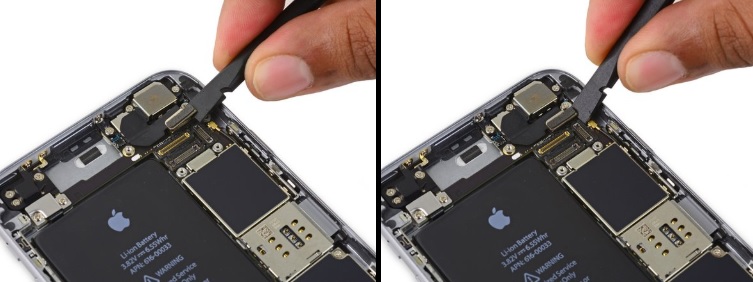

با قسمت تخت تیغه ی مخصوص دوربین اصلی را از سوکت خود روی مادربرد قطع کنید.
24

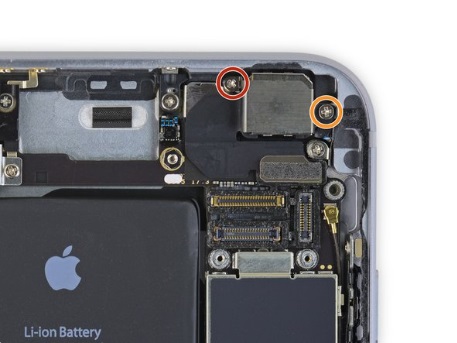

پیچ هایی که اتصال دوربین اصلی را نگه می دارد باز کنید:
- یک پیچ 1.6 میلی متری (قرمز)
- یک پیچ 2.0 میلی متری (نارنجی)
25
اتصال (براکت) دوربین اصلی را جدا کنید.
26

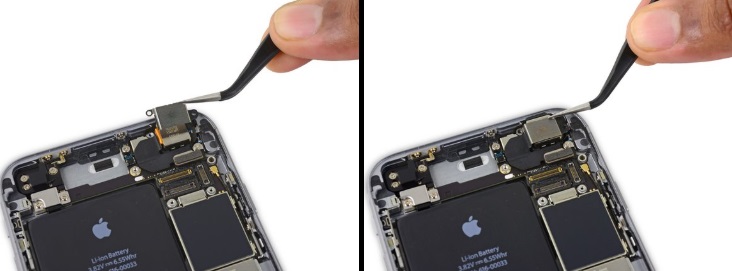

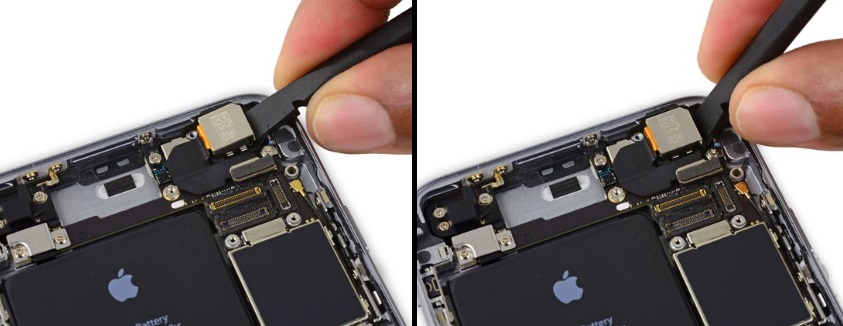

تیغه را میان بدنه ی اصلی و دوربین (سمت راست دوربین) قرار دهید.
به آرامی دوربین را بالا بیاورید تا از محل خود جدا شود.
27

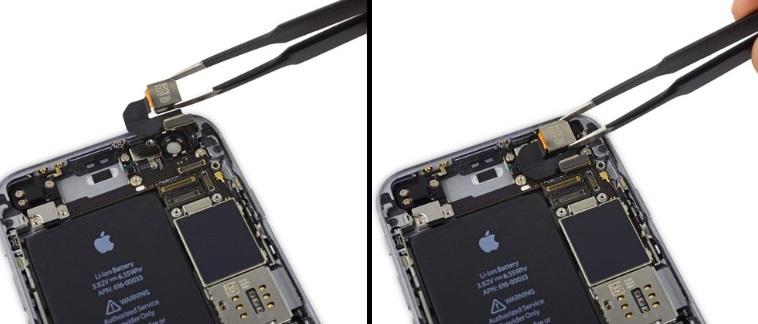

دوربین را جدا کنید.

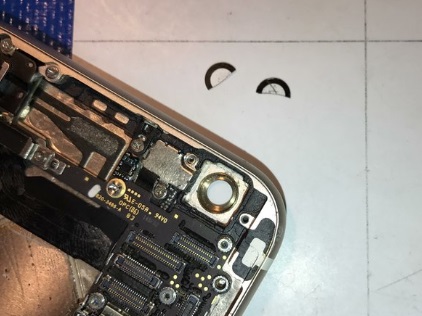

گلس یا شیشه روی دوربین را از داخل فریم فشار دهید تا خارج شود.
29

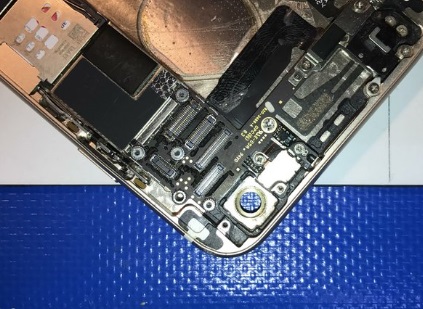

لنز را روی سطح پایینتر و بقیه ی آیفون را روی سطح دیگر قرار دهید. اختلاف ارتفاع دو سطح کم باشد.
30

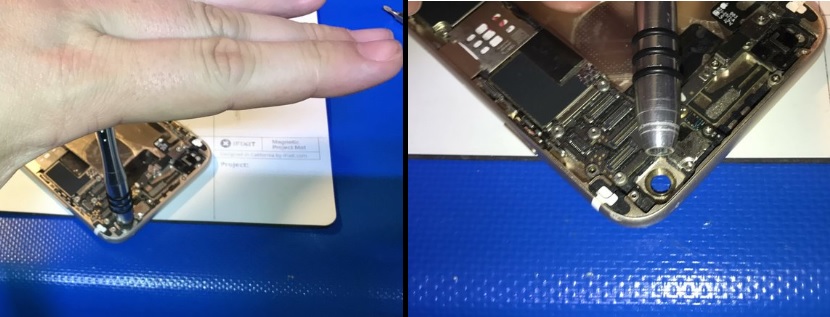

از یک پیچ گوشتی بدون سرمته که از داخل با حلقه ی دوربین هم اندازه باشد استفاده کنید. توجه کنید که پیچ گوشتی روی فریم به هیچ عنوان قرار نگیرد. به آرامی روی حلقه توسط پیچ گوشتی فشار ضربه بزنید همزمان نیز فریم را نگه دارید تا حلقه جدا شود.
31

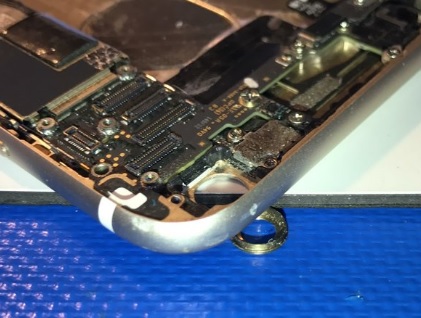

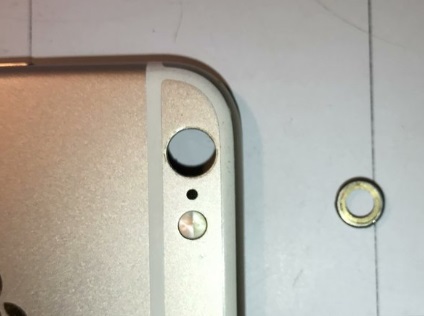

زمانی که حلقه از فریم خارج شد فریم نباید خم شده باشد.
32
حلقه ی جدید را با چند قطره ی کوچک از چسب مخصوص متصل کنید. زیاد از چسب استفاده نکنید تا روی فریم را بگیرد.
-----------------------------------------------------------------------------------------------------------
برای بستن آیفون، مراحل بالا را از انتها به اول دنبال کنید.
