آموزش تعویض فلت شارژ (کانکتور لایتینگ) آیفون 8

person نویسنده: list دسته: آموزش و بررسی تخصصی محصولات اپل تاریخ: comment دیدگاه: 0 favorite بازدید: 3046

در این آموزش مراحل تعویض کانکتور لایتینگ آیفون 8 را به صورت ساده بیان می کنیم.

آیا آیفونتان کابل شارژ را نمیخواند؟ آیا حس می کنید فلت شارژ هرز شده است؟ شاید زمان آن رسیده که مجموعه کانکتور لایتینگ آیفون 8 خود را تعویض کنید.

با استفاده از این راهنما می توانید مجموعه کانکتور لایتنیگ شامل میکروفن پایین، کابل آنتن و کانکتور لایتینگ را تعویض کنید.

توجه کنید که این تعمیر نیاز به جدا کردن تعداد زیادی قطعه دارد؛ احتیاط کنید و عجله نکنید.

برای تهیه مجموعه کانکتور لایتینگ (فلت شارژ) آیفون 8 به صورت اورجینال و باز شده از روی گوشیکلیک کنید.

در صورتی که ست تعمیرات را در اختیار ندارید هم اکنون به سبد خود اضافه کنید.

شما می توانید برای تعویض قطعات دیگر آیفون 8، به صفحه ی آموزش تعویض قطعات آیفون 8 مراجعه کنید.

---------------------------------------------------------------------------------------------------------------------

درجه سختی: سخت

تعداد مراحل: 66

زمان مورد نیاز: یک الی دو ساعت

تعداد بخش ها: 10

---------------------------------------------------------------------------------------------------------------------



1 سیم کارت

یک سوزن یا ابزار مخصوص خارج کردن سیم کارت را به درون سوراخ کوچک سیم کارت وارد کرده، فشار دهید تا خشاب سیم کارت خارج شود.

نکته: این کار شاید به نیروی بیش از حد انتظاری نیاز داشته باشد.



2

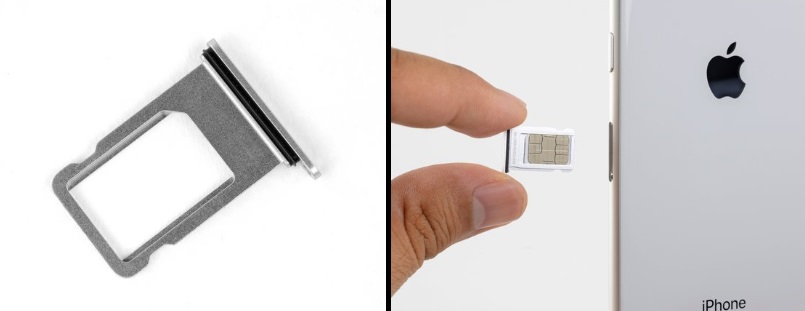

خشاب سیم کارت را از آیفون خارج کنید.

نکته: سیم کارت به راحتی از خشاب جدا می شود.

نکته: زمان قرار دادن سیم کارت به داخل آیفون مطمئن شوید که جهت وارد کردن خشاب درست است.

نکته: محافظ لاستیکی دور خشاب سیم کارت از آیفون در برابر آب و غبار محافظت می کند. اگر این محافظ آسیب ببیند یا گم شود، محافظ یا کل خشاب سیم کارت را برای حفاظت از اجزای داخلی آیفون تعویض کنید.





3 دو پیچ زیر آیفون

هشدار: توجه کنید که شارژ باتری زیر 25 درصد باشد. باتری لیتیومی شارژ شده ممکن است هنگام ضربه به آیفون دچار آتش سوزی یا انفجار شود.

آیفون را خاموش کنید.

دو پیچ پنتالوب 3.5 میلی متری در لبه پایین آیفون را باز کنید.

نکته: باز کردن صفحه نمایش آیفون به محافظ های ضد آب ارتباط دارد. محافظ ضد آب تعویضی داشته باشید یا اگر ندارید بعد از تعمیر و بستن، آیفون خود را در معرض آب قرا ندهید.





4  باز کردن

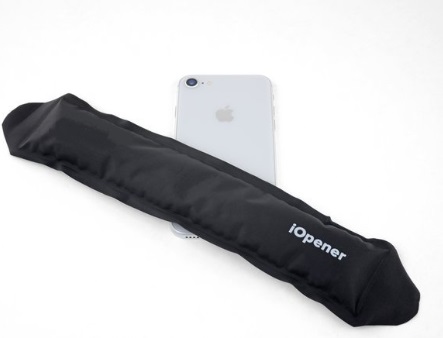

با استفاده از یک سشوار یا آی اپنر، لبه ی پایینی آیفون را به مدت 90 ثانیه در معرض گرما قرار دهید تا چسب های صفحه نمایش نرم شود.



5

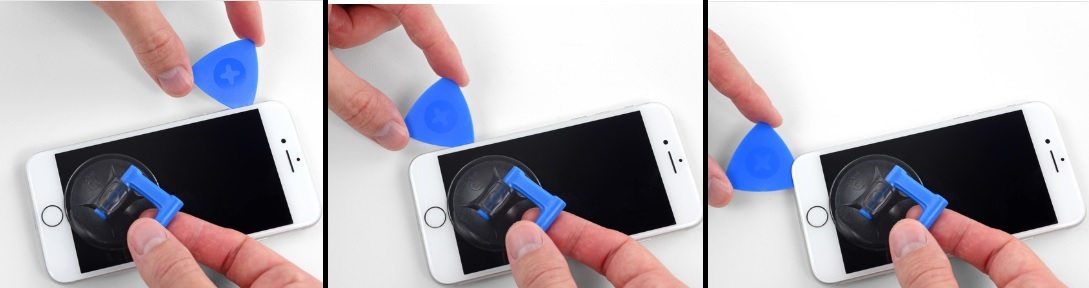

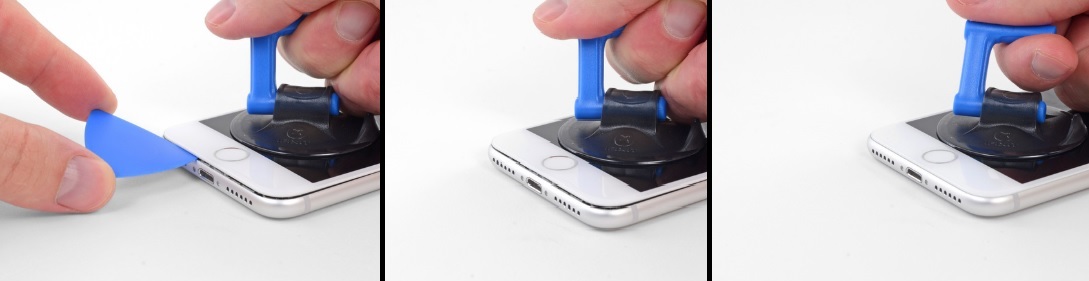

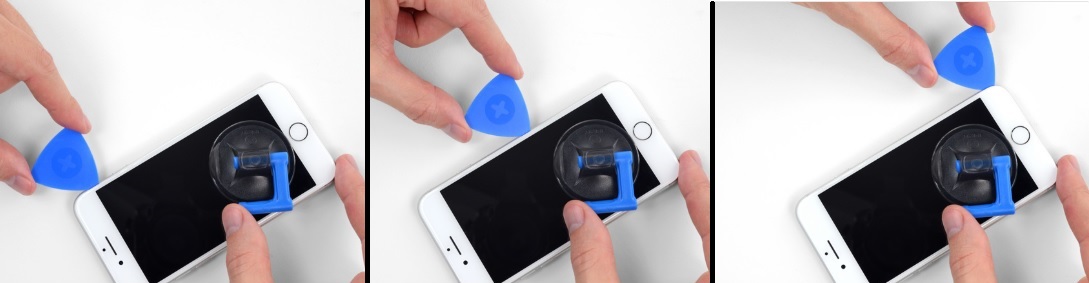

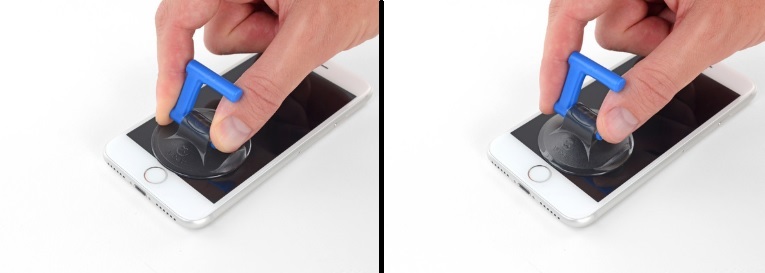

یک مکنده را در روی قسمت پایینی پنلِ جلوی آیفون و بالاتر از دکمه ی خانه قرار دهید.

نکته: اطمینان حاصل کنید که مکنده روی دکمه ی خانه قرار نمی گیرد چرا که مانع از سفت شدن لاستیک مکنده روی شیشه ی جلویی می شود.



6

مکنده را محکم با فشار ثابت به بالا بکشید تا یک شکاف کوچک میان پنل جلویی و بدنه اصلی ایجاد شود.

پیک را به درون شکاف ببرید.

نکته: چسب ضد آبی که صفحه نمایش را نگه میدارد محکم است؛ بنابراین برای ایجاد شکاف اولیه نیروی بسیار لازم است. اگر زمان کمی دارید، اسکرین به بالا و پایین تکان دهید تا زمانی که چسب ضعیف شده و تیغه ی مخصوص بتواند داخل برود.



7

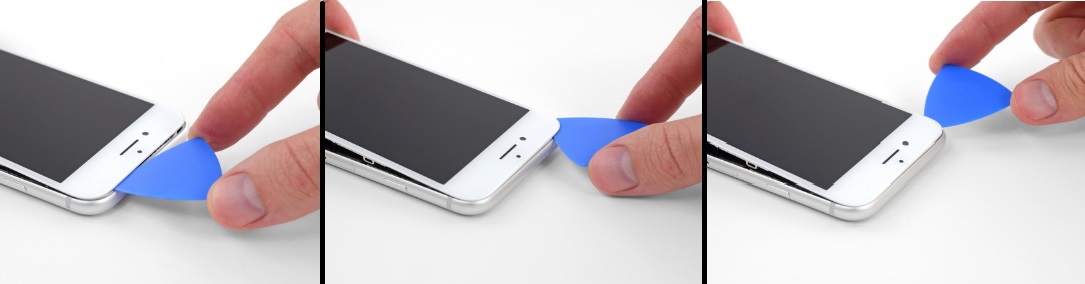

در لبه سمت چپ، پیک را از قسمت پایین شروع کرده و تا دکمه ی سایلنت و ولوم ادامه داده تا چسب آن قسمت باز شود.

این حرکت را در بالاترین قسمت گوشه ی سمت چپ متوقف کنید.

هشدار: سعی نکنید تا لبه ی بالایی صفحه نمایش را از بدنه جدا کنید، چرا که این قسمت به وسیله ی گیره ی پلاستیکی نگه داشته شده که ممکن است بشکند.



8

پیک را در قسمت پایین لبه ی سمت راست قرار داده، از پایین آغاز کرده و تا بالا ادامه داده تا چسب سمت راست باز شود.

هشدار: پیک را خیلی فرو نبرید؛ زیرا امکان صدمه به کابل های صفحه نمایش در امتداد اطراف آیفون وجود دارد. پیک را در حدود چند میلی متر یا به اندازه عرض گودی صفحه نمایش وارد کنید.



9

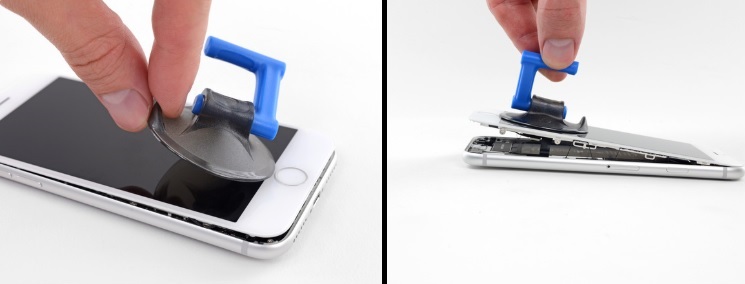

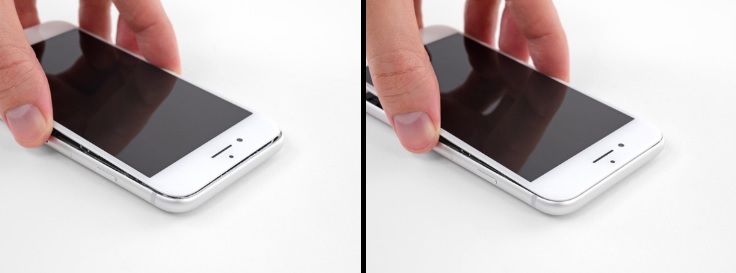

به آرامی مکنده را بالا ببرید تا قسمت پایین صفحه نمایش باز شود.

هشدار: صفحه نمایش بیش از 15 درجه باز نشود تا احتمال پاره شدن نوار های کابلی متصل به صفحه نمایش کاهش یابد.

با برآمدگی کوچکی که روی مکنده وجود دارد آن را از روی پنل جلویی جدا کنید.



10

حال پیک را از گوشه ی بالای سمت چپ وارد کرده و تا گوشه ی سمت راست ادامه داده تا چسب لبه ی بالای آیفون باز شود.



11

صفحه نمایش را به آرامی به سمت پایین ( دور از گوشه ی بالایی آیفون) بلغزانید تا گیره هایی که آن را نگه می دارد باز شود.



12

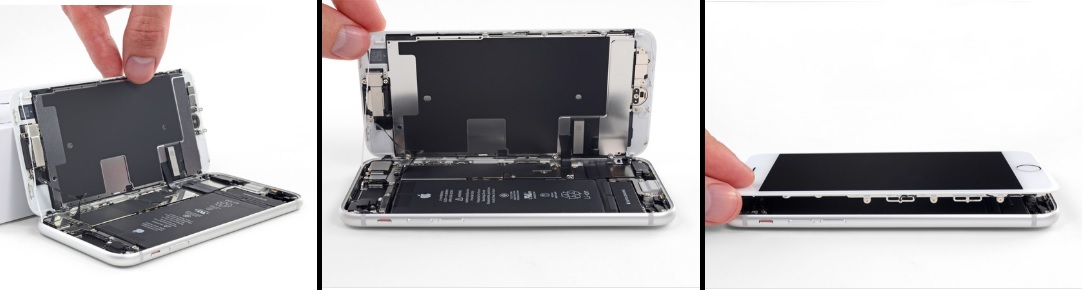

مانند کاور پشت کتاب، از قسمت چپِ صفحه نمایش، آیفون را به بالا باز کنید.

هشدار: سعی نکنید که به طور کامل صفحه نمایش را جدا کنید؛ چرا که چندین کابل شکننده از صفحه نمایش به مادربرد متصل است.

صفحه نمایش را به چیزی تکیه دهید تا هنگام کار کردن آیفون ثابت بماند.





13 قطع باتری

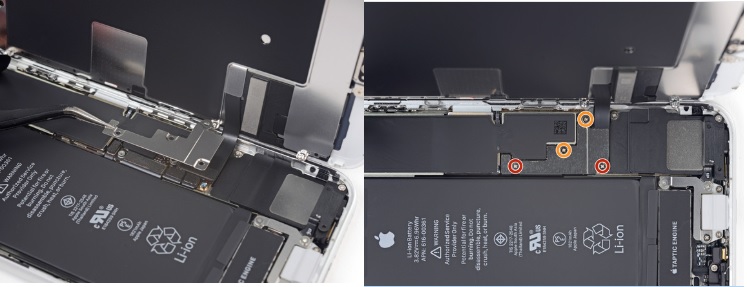

چهار پیچ فیلیپس که براکت کابل زیر صفحه نمایش را به برد متصل می کند باز کنید؛ مشخصات این چهار پیچ به صورت زیر می باشد:

-          دو پیچ 1.3 میلی متری (قرمز)

-          دو پیچ 2.8 میلی متری (زرد)

نکته: در زمان باز کردن پیچ ها در کل مراحل توجه داشته باشید که هر پیچ را بعدا در همان محل قبل خود ببندید.

براکت را جدا کنید.



14

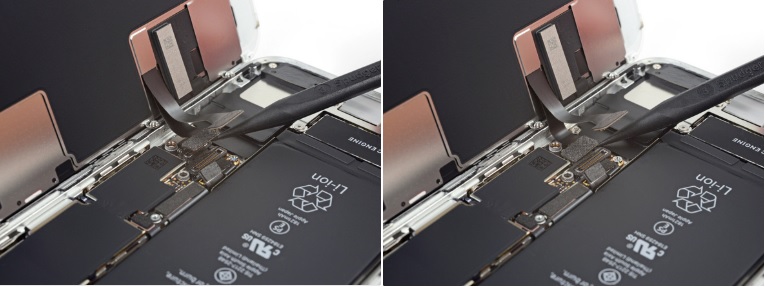

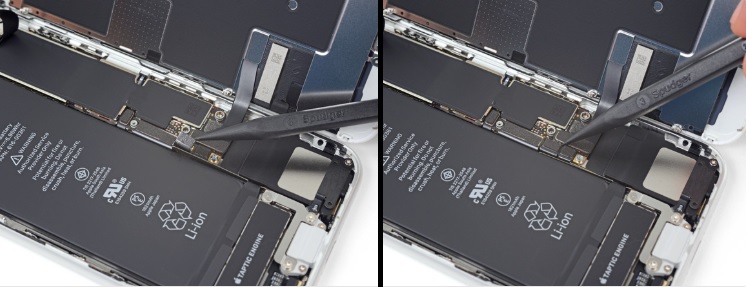

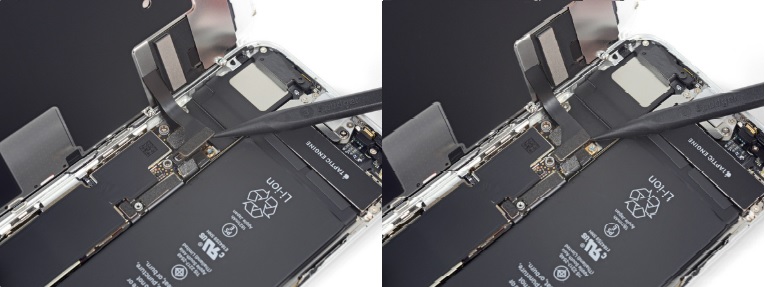

با نوک یک انبرک کانکتور باتری را از سوکت خود در برد بالا بیارید.

کابل کانکتور باتری را به آرامی و دور از برد خم کنید تا از تماس اتفاقی با سوکت حین تعمیر جلوگیری شود.





15 قطعات صفحه نمایش

با یک انبرک کانکتور پایینی صفحه نمایش را از سوکت خود بیرون بیاورید.

نکته: برای نصب مجدد کانکتور های پرسی، از یک طرف به آن فشار وارد کنید تا در محلش جا بخورد؛ سپس طرف دیگر را فشار دهید. به هیچ عنوان از وسط به آن فشار وارد نکنید. اگر کانکتور به درستی جا نخورد، می تواند خم شود و آسیب جدی وارد کند.



16

با نوک انبرک کابل پایینی دوم صفحه نمایش را قطع کنید.



17

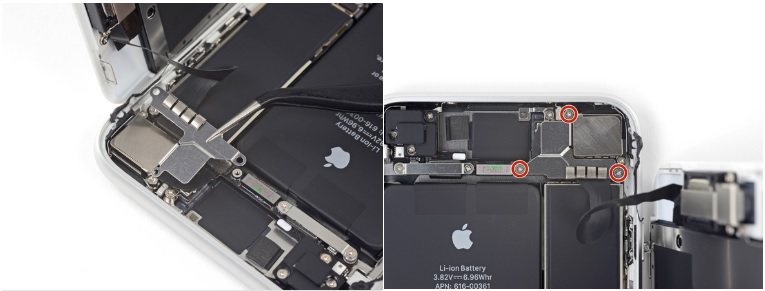

سه پیچ 1.3 میلی متری فیلیپس که براکت را به کانکتور مجموعه سنسور پنل جلویی متصل کرده باز کنید.

براکت را جدا کنید.



18

با یک انبرک کانکتور مجموعه سنسور پنل جلویی را قطع کنید.



19

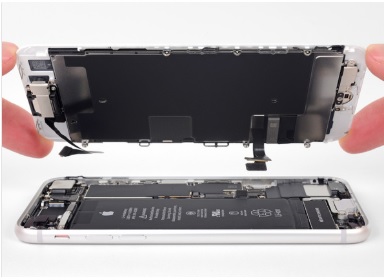

مجموعه صفحه نمایش را جدا کنید.

»»نکته: هنگام بستن آیفون، برای تعویض چسب ضد آب صفحه نمایش، در این مرحله توقف کنید.



20 آنتن جی اس ام

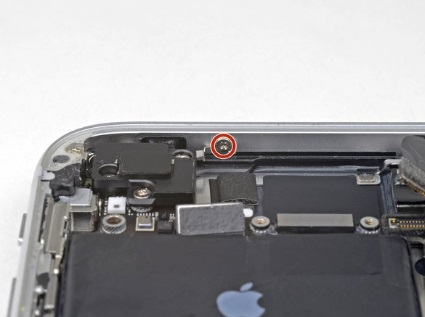

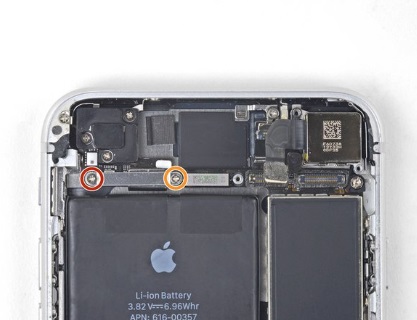

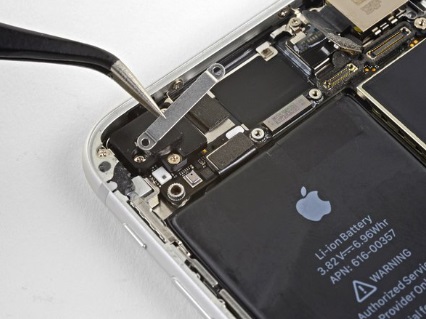

سه پیچ که محافظ فلزی کنار تپتیک ویبراتور را نگه می دارد باز کنید:

-          یک پیچ 1.3 میلی متری Y000 (قرمز)

-          یک پیچ 2.7 میلی متری فیلیپس (نارنجی)

-          یک پیچ 2.9 میلی متری فیلیپس (زرد)



21

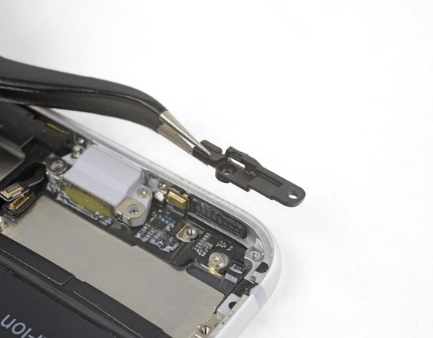

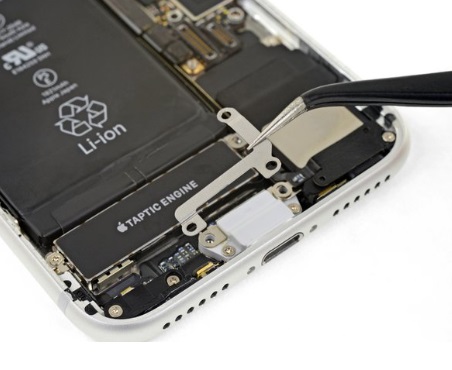

براکت یا محافظ را جدا کنید.



22

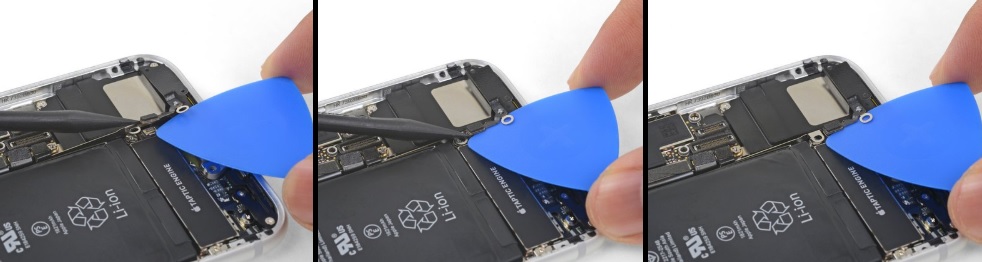

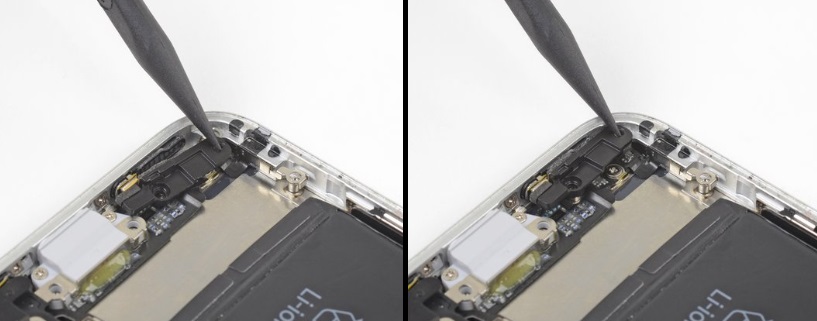

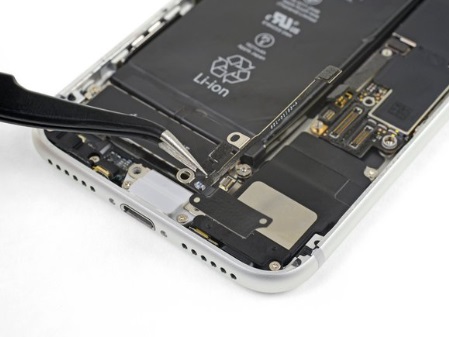

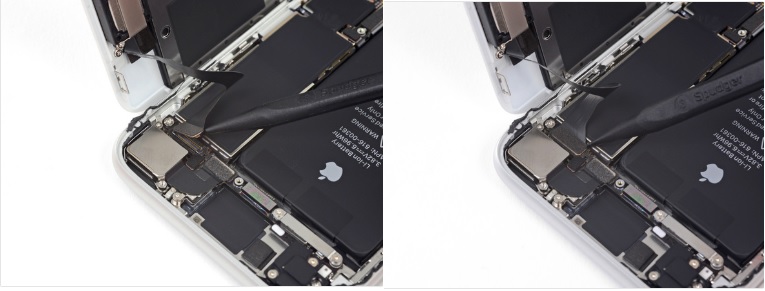

به آرامی پیک بازکننده را میان فلت آنتن و بالای اسپیکر صدا حرکت دهید.

توجه: این قسمت از فلت آنتن در محل خود چسبیده است. اگر لازم است با سشوار حرارت دهید تا چسب ها نرم شود. این کار جدا کردن فلت را راحت تر می کند.



23

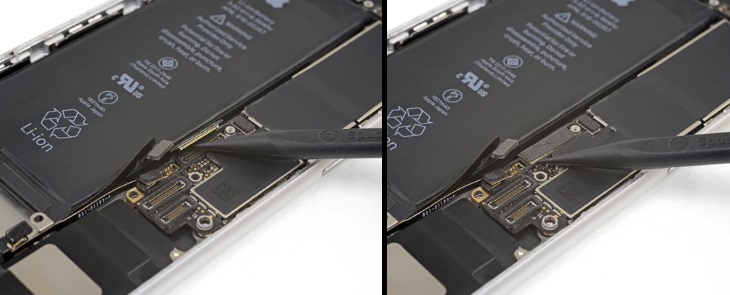

با نوک تیغه ی مخصوص فلت آنتن جی اس ام را از مادربرد بالا آورده و قطع کنید.



24

پیک باز کننده را در زیر فلت آنتن حرکت دهید تا سوکت را به سمت پایین نگه دارید.

با نوک تیغه ی مخصوص، فلت آنتن را از سوکت خود در برد، کنار پورت لایتینگ، بالا آورده و قطع کنید.

نکته: اتصال دوباره این کابل می تواند دردسر ساز باشد. برای راحتی می توانید با موچین فلت آنتن را طوری نگه دارید که کانکتور با سوکت خود هم راستا شود. سپس به آرامی با قسمت تخت تیغه روی کانکتور فشار وارد کنید که در محل خود جا بخورد.



25

آنتن دیورسیتی وای فای (آنتن جی اس ام) را جدا کنید.



26 تپتیک ویبراتور

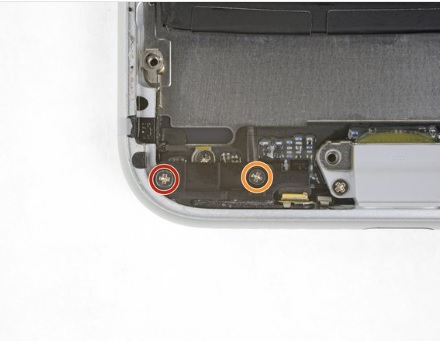

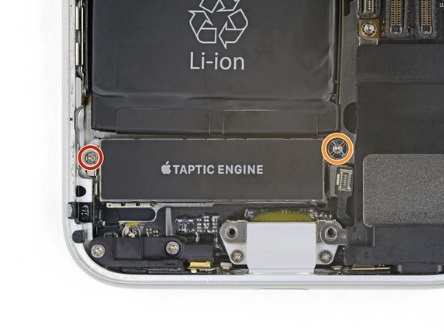

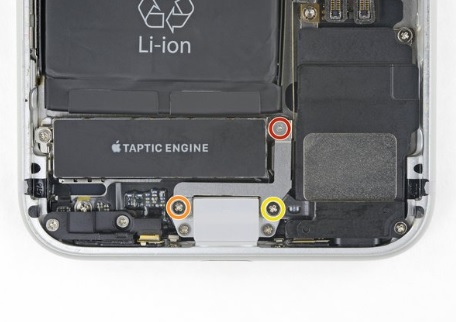

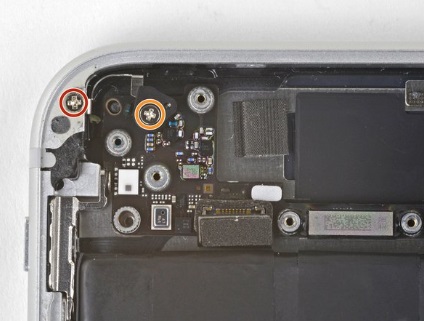

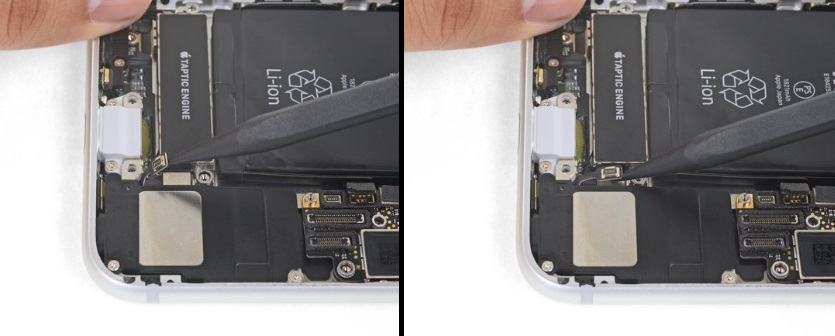

دو پیچ نگهدارنده ی تپتیک ویبراتور را باز کنید:

-          یک پیچ 2.1 میلی متری فیلیپس (قرمز)

-          یک پیچ 2.1 میلی متری استنداف (نارنجی)

نکته: بهتر است که پیچ های استنداف با ابزار مخصوص خود باز شوند. اگر از ابزار دیگری استفاده می کنید مراقب باشید که هنگام باز کردن لیز نخورده و به اجزای اطراف آن آسیبی برسد.



27

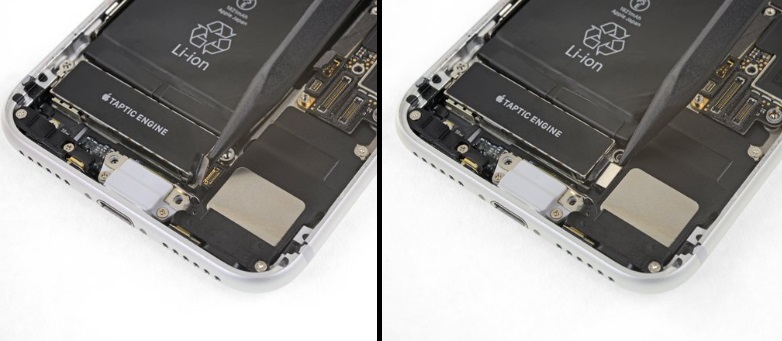

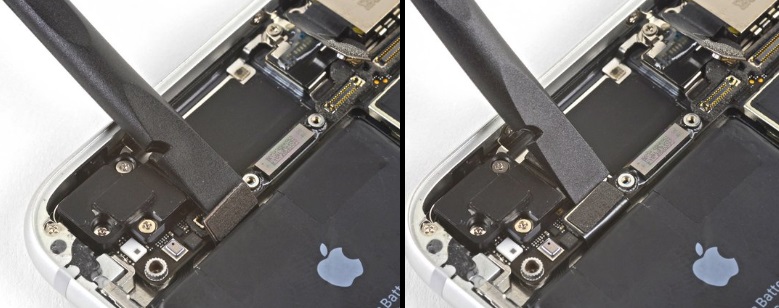

با نوک تیغه ی مخصوص، سوکت کابل آنتن را جابجا کنید و از کانکتوری که زیر آن وجود دارد دور کنید.



28

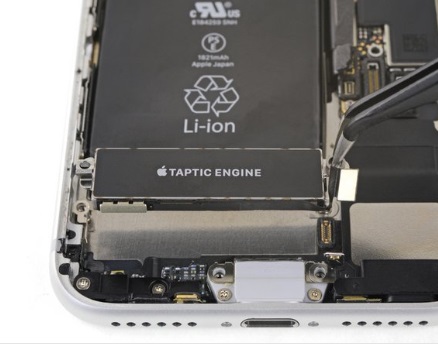

با نوک انبرک مخصوص، کابل منعطف (فلت) تپتیک ویبراتور را از سوکت خود مستقیما بالا آورده و قطع کنید.



29

تپتیک ویبراتور را جدا کنید.





30 دریچه ی بارومتری

دو پیچ متصل کننده ی دریچه ی بارومتری به بدنه ی اصلی را باز کنید:

-          یک پیچ 2.0 میلی متری فیلیپس (قرمز)

-          یک پیچ 1.8 میلی متری فیلیپس (نارنجی)



31

به آرامی دریچه را به سمت باتری هل دهید تا چسبی که آن را به لبه ی پایین آیفون متصل کرده باز شود.



32

دریچه ی بارومتری را جدا کنید.





33  کانکتور های برد آیفون 8

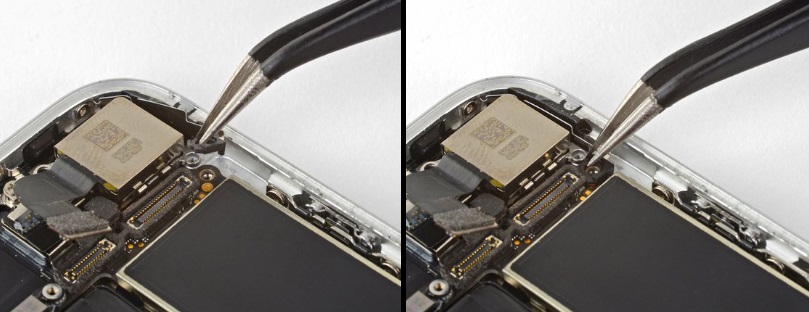

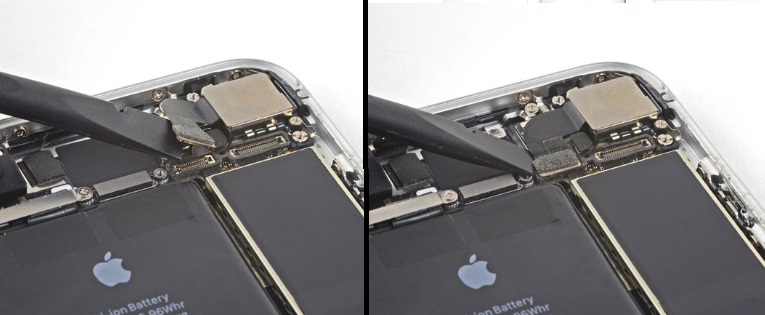

با قسمت تخت تیغه ی مخصوص کانکتور کابل دوربین اصلی را مستقیم از سوکت بالا آورده و قطع کنید.



34

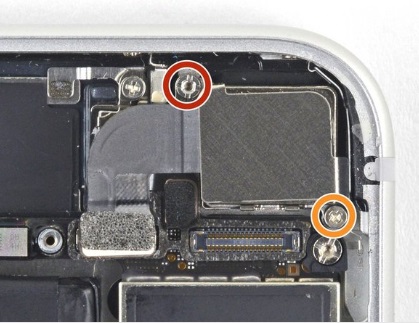

دو پیچ که براکت دوربین اصلی را به بدنه اصلی متصل می کند باز کنید:

-          یک پیچ 3.0 میلی متری  استند اف (قرمز)

-          یک پیچ 3.1 میلی متری فیلیپس (نارنجی)

نکته: پیچ های استند اف به وسیله ی پیچ گوشتی مخصوص آیفون باز می شود.

هشدار: اگر به آن دسترسی ندارید یک پیچ گوشتی معمولی نیز کار شما را انجام می دهد؛ فقط احتیاط کنید که به گیره و اجزای اطراف آن صدمه نزنید.

35

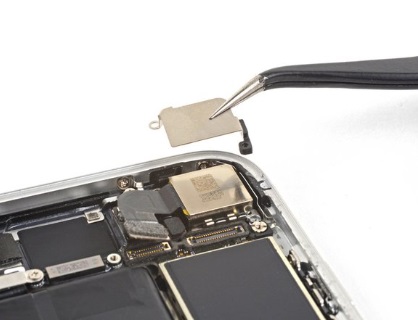

براکت دوربین اصلی را جدا کنید.



36

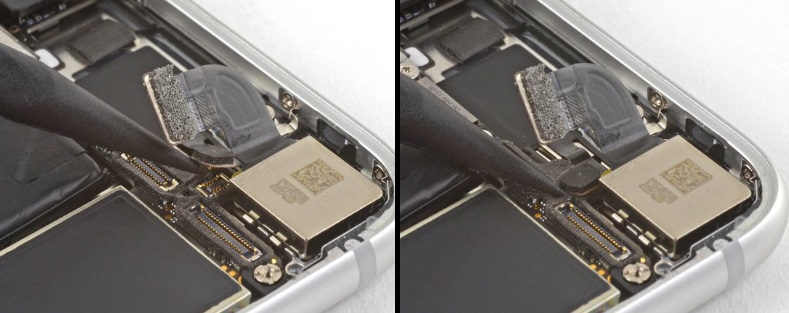

با نوک تیغه ی مخصوص کانکتور فلش را از سوکت خود بالا آورده و قطع کنید.



37

دو پیچی که براکت کابل بالایی را متصل نگه می دارد باز کنید:

-          یک پیچ 2.9 میلی متری فیلیپس (قرمز)

-          یک پیچ 1.3 میلی متری فیلیپس (نارنجی)



38

براکت کابل بالایی را جدا کنید.



39

با قسمت تخت انبرک مخصوص کانکتور کابل بالایی را از سوکت خود بالا بیاورید.



40

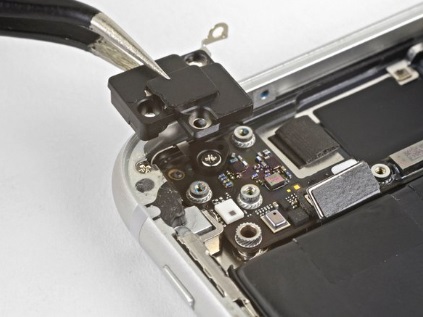

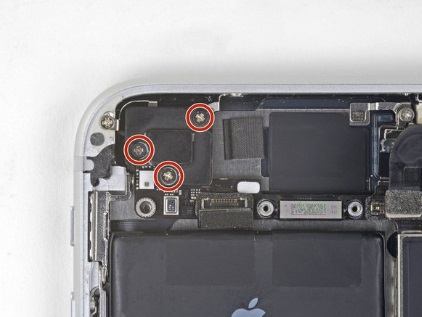

سه پیچ فیلیپس 1.3 میلی متری که اجزای آنتن جی پی اس (آنتن سمت چپ) را متصل نگه میدارد باز کنید.



41

پیچ 1.4 میلی متری فیلیپس که اجزای آنتن را به لبه ی بدنه اصلی متصل نگه میدارد باز کنید.



42

 آنتن را جدا کنید.



43

دو پیچ فیلیپس که گیره ی اتصال پایه در لبه ی چپ - بالای برد را متصل نگه می دارد باز کنید:

-          یک پیچ 1.5 میلی متری (قرمز)

-          یک پیچ 2.6 میلی متری (نارنجی)



44

گیره ی پایه را جدا کنید.



45

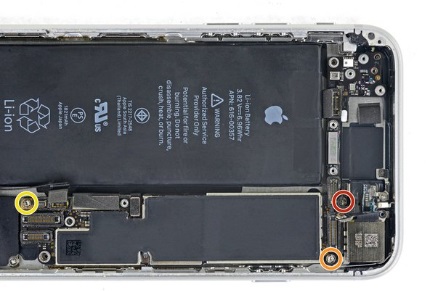

سه پیچی که مادربرد را متصل نگه داشته باز کنید:

-          یک پیچ 1.8 میلی متری فیلیپس (قرمز)

-          یک پیچ 2.5 میلی متری فیلیپس (نارنجی)

-          یک پیچ 2.2 میلی متری استنداف (زرد)



46

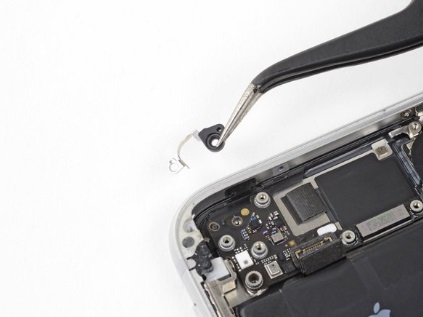

با موچین براکت پایه ی برد را به آرامی خم کنید و از سر راه خارج کنید.



47

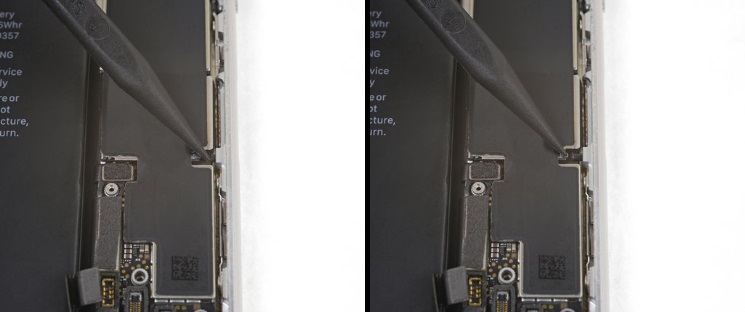

با نوک انبرک مخصوص پلانجر مخصوص بیرون کردن سیم کارت را از سر راه برد دور کنید.





48 مجموعه ی کانکتور لایتینگ (فلت شارژ)

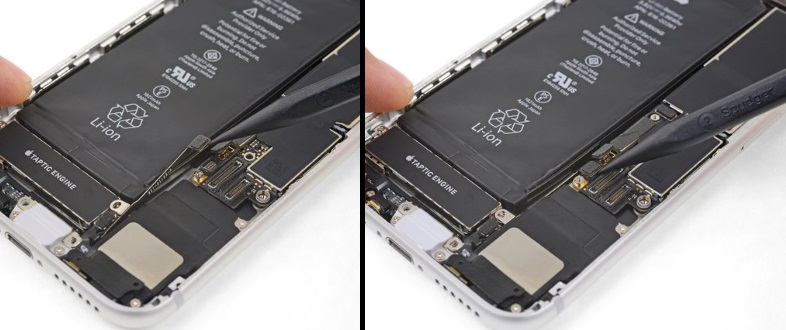

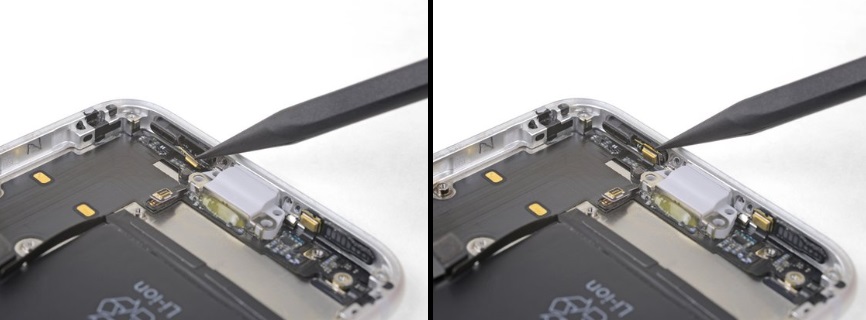

با نوک انبرک مخصوص کابل کانکتور فلت شارژ (کابل لایتینگ) را از سوکت خود روی برد قطع کنید.



49

با نوک انبرک مخصوص کانکتور کویل شارژ بی سیم را از سوکت خود روی برد بالا آورده و قطع کنید.



50

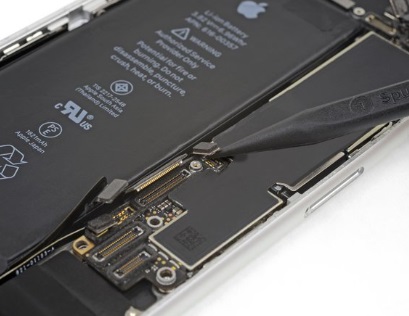

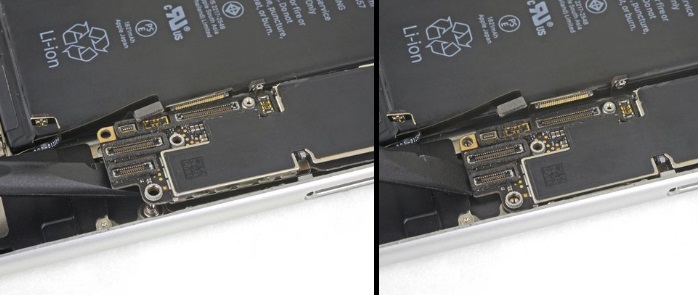

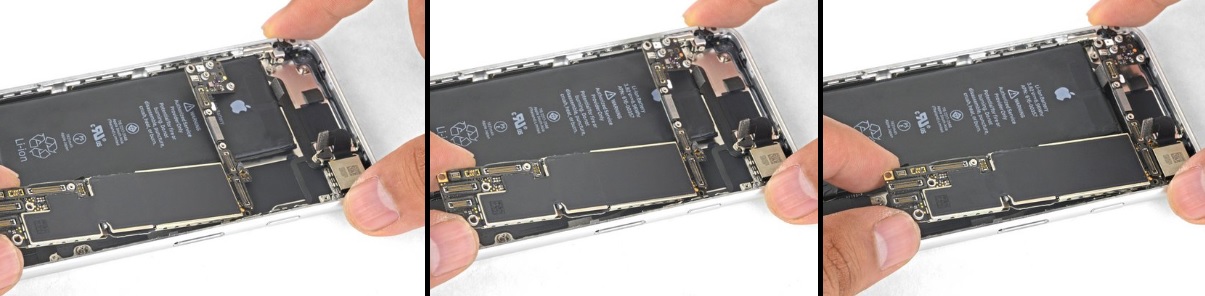

با قسمت صاف تیغه ی مخصوص، به آرامی از قسمت کانکتور باتری در پایین مادربرد، قطعه را بالا ببرید.

نکته: مطمئن شوید که کابلی را نمی کشید. اگر احساس مقاومت کردید، تمام کابل ها، کانکتور ها و تمام اجزای کانکتور را چک کنید.



51

از قسمت آخر برد، کانکتور باتری را بگیرید، آن را بکشید و از بدنه اصلی خارج کنید.

هشدار: مراقب باشید که برد به کابلی گیر نکند.



52

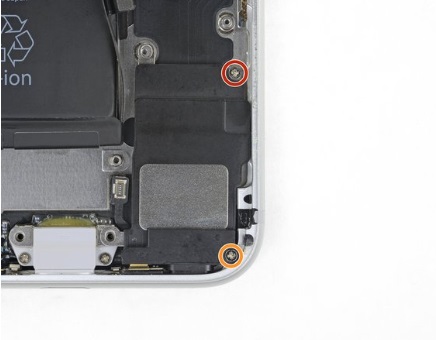

دو پیچی که بلندگو را به بدنه ی اصلی متصل می کند باز کنید:

-          یک پیچ 1.5 میلی متری (قرمز)

-          یک پیچ 2.1 میلی متری (نارنجی)



53

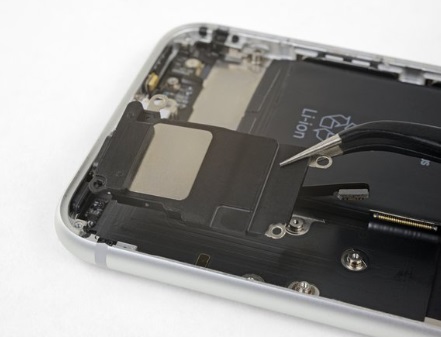

بلندگو را جدا کنید.



54

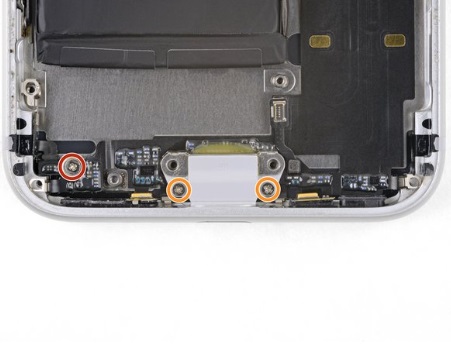

سه پیچ که کانکتور لایتینگ را در محل خود متصل نگه می دارد باز کنید:

-          یک پیچ 1.3 میلی متری (قرمز)

-          دو پیچ 2.2 میلی متری (نارنجی)



55

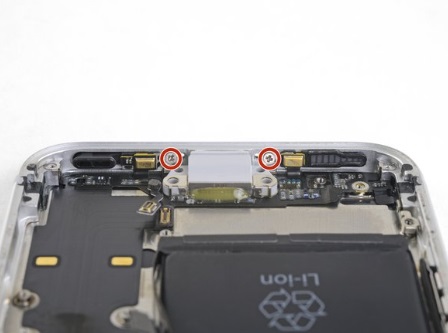

دو پیچ 1.4 میلی متری فیلیپس که پورت فلت شارژ در لبه ی پایین آیفون متصل نگه می دارد باز کنید.



56

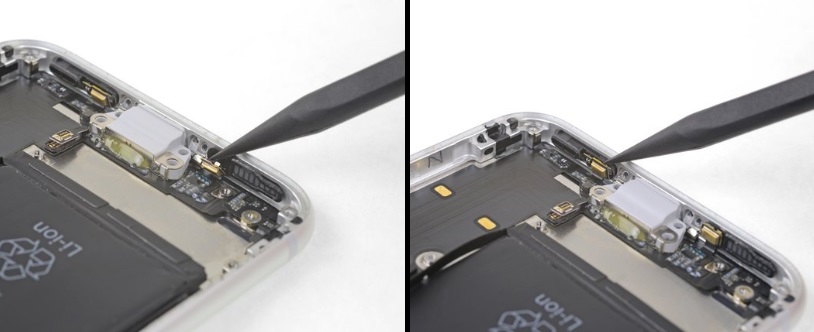

با نوک تیغه ی مخصوص به آرامی میکروفن سمت مادربرد را از چسب زیر خود آزاد کنید.

هشدار: به طور کامل میکروفن را جدا نکنید؛ فقط از روی چسب جدا کنید.



57

با نوک تیغه ی مخصوص به آرامی میکروفن سمت باتری را از چسب زیر خود آزاد کنید.

هشدار: به طور کامل میکروفن را جدا نکنید؛ فقط از روی چسب جدا کنید.



58

لبه ی پایین آیفون را حرارت دهید تا به جدا کردن فلت شارژ کمک کند.



59

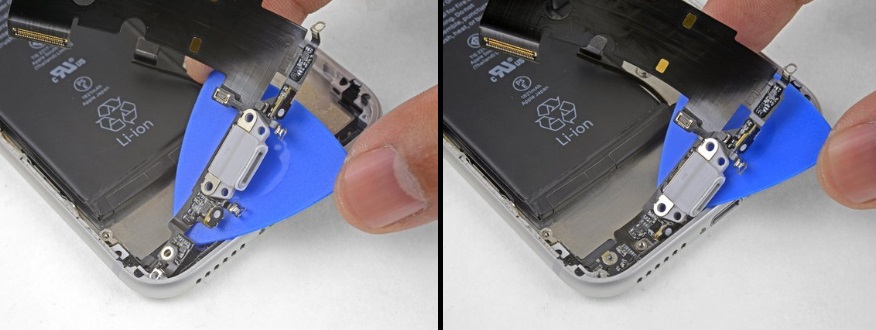

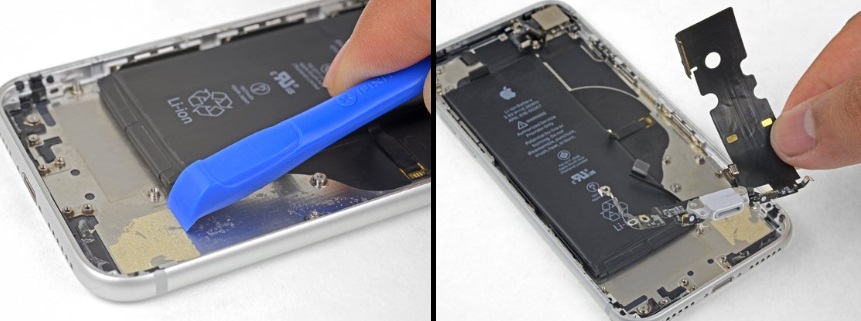

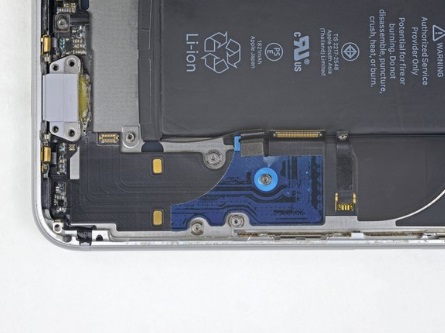

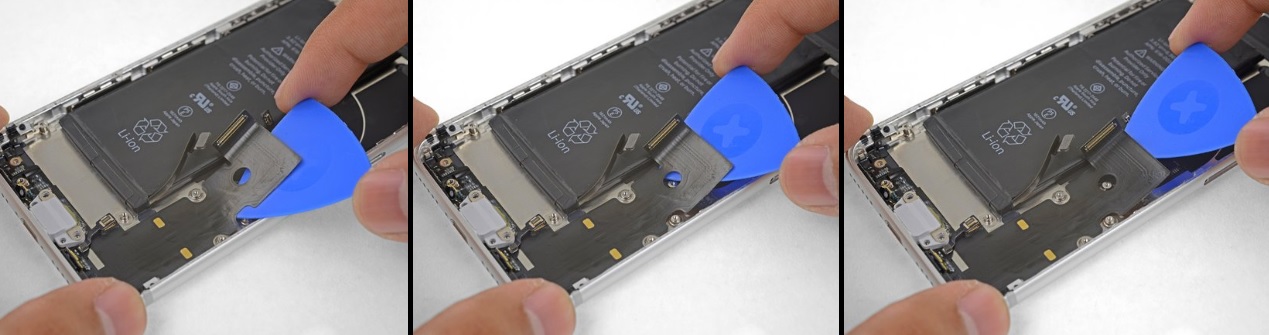

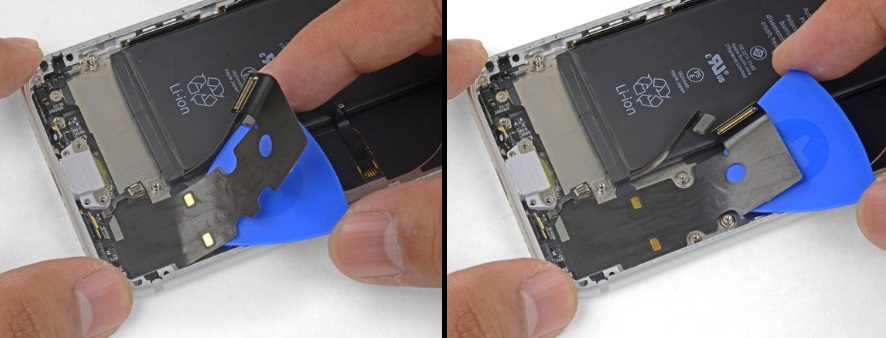

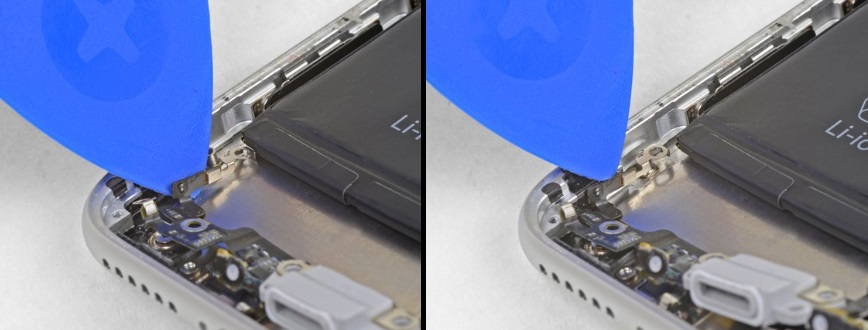

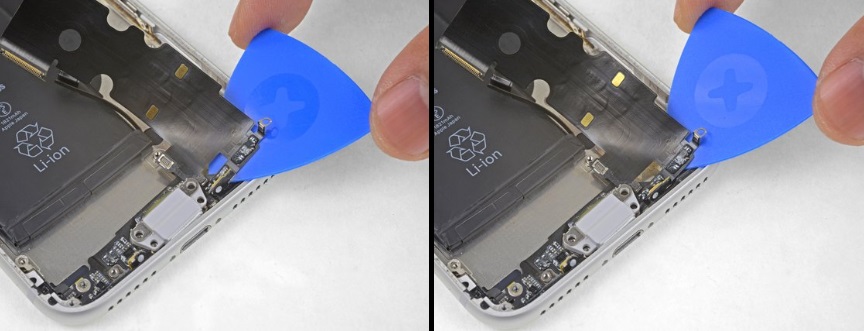

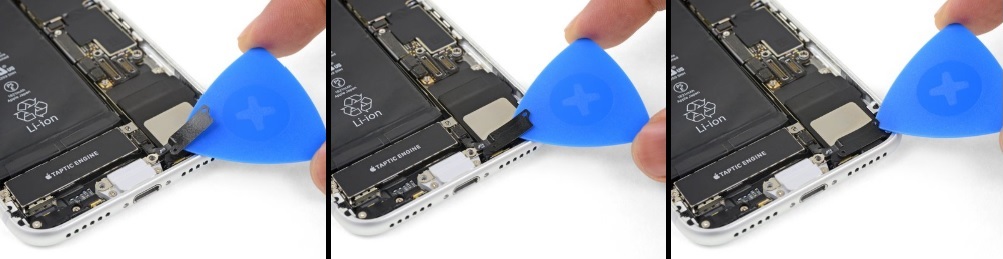

از قسمت بالای کانکتورلایتینگ با یک پیک بازکننده از زیر فلت کانکتور لایتینگ شروع به حرکت کنید تا آن را از بدنه ی اصلی جدا کنید.

به آرامی پیک را به سمت لبه ی بیرونی آیفون (دور از باتری) حرکت دهید.

هشدار: قسمت زغالی شارژ بیسیم زیر این قسمت از کانکتور لایتینگ قرار گرفته؛ با صبر و حوصله عمل کنید.

نکته: اگر لازم شد، با یک سشوار یا آی اپنر بدنه ی اصلی را حرارت دهید تا چسب ها نرم شود و جدا کردن فلت آسانتر شود.



60

حرکت را به سمت پایین تر ادامه دهید تا قسمت بالای فلت شارژ از بدنه جدا شود. مراقب باشید که به اجزای دیگر آسیب نرسانید.

هشدار: کانکتور باتری را به سمت دیگر خم کنید تا به آن آسیبی نرسد.

هشدار: مراقب باشید که به خود باتری آسیب نرسانید. باتری ضربه بخورد مواد شیمیایی آزاد می کند و منجر به آتش سوزی می شود.

زمانی که از لبه ی پایین باتری گذشتید پیک باز کننده را متوقف کنید.



61

به آرامی حرکت پیک باز کننده را از گوشه ی آیفون به سمت کانکتور لایتینگ ادامه دهید.

زمانی که کانکتور لایتینگ رسیدید حرکت را متوقف کنید.



62

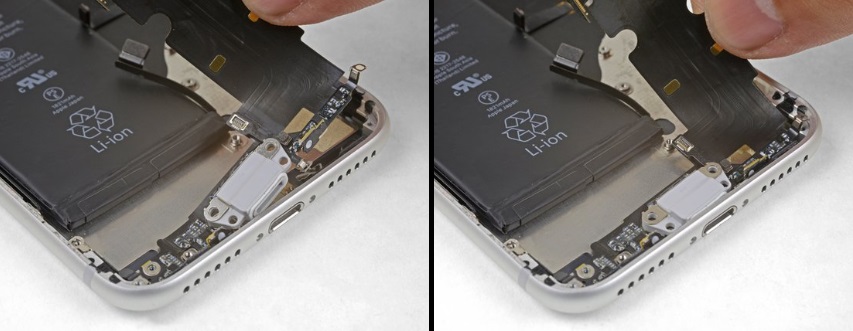

به آرامی فلت شارژ را از محل خود در بدنه بردارید.



63

به آرامی پیک باز کننده را به زیر کانکتور لایتینگ برده و جدا کردن را ادامه دهید.

جدا کردن را تا زمانی ادامه دهید که تمام مجموعه از بدنه اصلی جدا شده باشد.



64

پیک را بین لبه ی سمت چپ بدنه ی اصلی و قسمت متصل باقیمانده از فلت شارژ قرار دهید و حرکت دهید تا جدا شود.



65

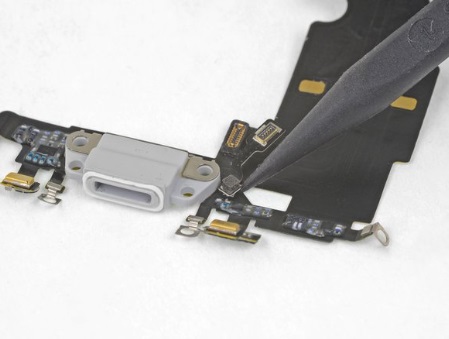

مجموعه ی کانکتور لایتینگ را جدا کنید.

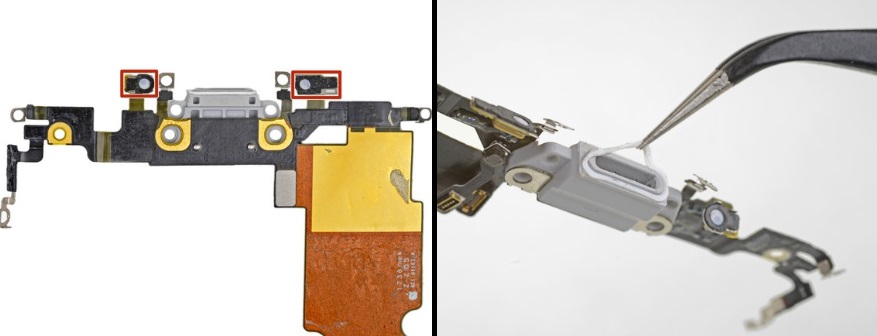

نکته: قبل از نصب مجموعه ی جدید:

  • با استفاده از ابزار پلاستیکی باقی مانده های چسب را از بدنه اصلی پشت کابل تمیز کنید. شما می توانید چسب های باقیمانده را با ایزوپروپیل الکل و یک پارچه تمیز کنید.
  • مطمئن شوید که کانکتور لایتینگ جدید را به درستی در محل خود قرار داده اید؛ به این شکل که قسمت پیچ روی فلت  و بدنه هم راستا شوند. اگر این چنین نبود فلت به درستی قرار داده نشده و شما نمی توانید آن را به سوکت روی برد وصل کنید.(تصویر سوم)



66

نکته: واشر لاستیکی روی قسمت پایین کانکتور لایتینگ از آیفون در برابر آب و گرد و غبار محافظت میکند. اگر مجموعه کانکتور لایتینگ جدید را نصب می کنید، باید با دقت واشر را به پارت جدید منتقل کنید.

نکته: وصله ی چسبیده روی قسمت پایین هر میکروفن نیز از آیفون در برابر آب و گرد و غبار محافظت میکند. این دو وصله را از قبل نصب مجموعه ی جدید تعویض کنید. (تصویر وسط)

نکته: چک کنید که قطعه ی جدید همراه با کابل تبدیل آنتن باشد. اگر نبود، با نوک تیغه ی مخصوص کابل را از فلت شارژ قدیم به قطعه ی جدید منتقل کنید.



---------------------------------------------------------------------------------------------------------------------

قطعه ی جدید را با قدیم مقایسه کنید؛ اگر نیاز به اننقال اجزایی از قطعه ی قدیمی به جدید داشتید انجام دهید. همچنین چسب های متصل به قطعه ی جدید را قبل نصب جدا کنید.

برای بستن مجدد آیفون، مراحل بالا را از انتها به اول دنبال کنید.



سپاس از همراهی تان!
